HB系列TAB与PWB的连接

技术特点：

HB系列热压机，安装钛合金压头。

※具有底部温度各点一致的优点。

※HD-100T系列压头整体采用高速CNC加工，具

    有外形美观，耐用等优点。

※特别适合大型的连接器（一般在150MM以内）

    的焊接，此外在温度要求特别高的领域比如ACF

    的热压等领域也特别适合。

※FPC与PWB焊锡连接，是通过脉冲电流加热方式连接的。脉冲电流加热方式是在加压状态下通电加热并在热压焊头断电即进行吹气冷却的方法，针对柔软的材料，如FPC进行的焊锡焊接，是防止焊接面浮起等接触不良的最合适的焊接方式。TAB与PWB是通过脉冲电流家人进行焊锡连接，通常是在PWB板的线路端子上涂有焊锡。

HB热压机简介
热压机原理：
对于那些不能使用SMT＋回流炉进行焊接的器件，而如果使用烙铁进行焊接时则容易出现焊接外观不一致、不平整、虚焊短路等品质问题。脉冲热压机不同于恒温烙铁，脉冲热压机在通电瞬间即可达到所要温度，焊接完成后，焊锡在凝固的情况下抬起焊头，而且焊头平整，所以焊接出来的外观平整一致，极少出现虚焊连锡等不良。节省大量的人力，效率和良率大幅提升。

产品特点：

※响应速度快。热量集中，对间距小，导热快的工件焊接特别适合

※独特的学习功能，按照建议设定加热参数，可以输出稳定的温度，避免过冲。

※不同于传统热压机档位的控制，对能量进行***控制，***双PID控制，确保温度稳定。

※ 具有温度失常断线等故障诊断与报警功能，防止烧坏工件。

※四段加热设定，时间宽范围设定（0.3-99s），适用复杂焊接过程需要。

※15组参数储存，方便多种焊接品种使用。

※中文超大LCD显示，同时显示多种内容,方便操作。

※较强的外部通讯功能：焊接结束、故障、RS-232数据通讯口、便于自动焊接使用。

运用领域：

1、LCD PDP等电子产品的柔性线路板的热压焊接，焊锡焊接；

2、HDD线圈，电容，传感器等的漆包线的焊锡焊接；

3、通信机器内的线缆，并行口的焊锡焊接；

4、小型相机等的树脂热压结合；

5、微波元件内部的金线热压结合；

6、数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接；

7、ACF热压接等。

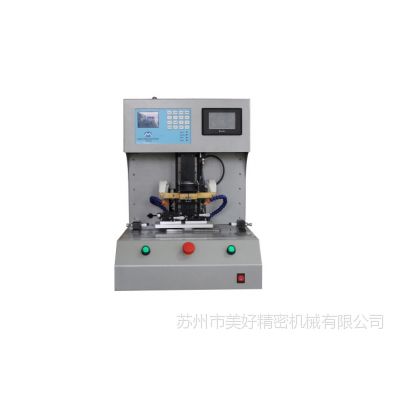

全自动热压焊机，美好精密全自动热压焊机无温差精准控温，并根据客户产品设计配套的各种精密热压焊头、点焊头、焊头固定电极等焊接产品。
全自动热压焊接机，也叫热压焊机、哈巴机，是通过加载一定的脉冲电流，使热压焊头发热，在下压状态下，连续进行通电加热、断电冷却，并对温度、时间等参数高精准地控制，有效防止焊接部位浮起、虚焊，实现高品质、高效率的一种自动化焊接方式。我公司生产的全自动热压焊接机结合了日本AVIO和美国MIYACHI进口热压焊机的发热原理，取代了国内PLC+温控器的传统控温模式，温度控制更智能、更稳定、更精准，适合高精密焊接。适用领域广泛。

全自动热压焊接机特点
1、小型马达的卷线端子的焊锡连接
2、LVDS线，LCD液晶屏线，软排线FFC与软性线路板FPC或硬性线路板PCB的焊接
3、TCP与线路板PCB或软性线路板FPC之间的焊接
4、LCD、PDP、触摸屏等的扁平电缆热压接合及ACF接合

全自动热压焊接机款式种类
旋转式、前后推动式、左右滑动式、全自动式，可根据产品设计选型。
功率：1000-3000W（根据产品选配）

全自动热压焊接机应用领域：
非常适合搭载自动化绕线机进行漆包线焊接。适合于焊接贴片电感器、贴片变压器、高频通讯元件、感应式IC卡、钟表线圈、电子模块、厚膜电路、等各种带小线圈的电子元器件；同样可以应用于太阳能电池的制造和印刷电路板的修补等等。
全自动热压焊接机实现一次多点焊接，不用顾及人员的操作技能，有效避免虚焊假焊，被广泛应用于极细同轴线I-PEX，FFC、FPC与PCB焊接，LCD和TCP的ACF连接，各种线圈、铁氟龙线、HDMI与端子的直接连接，可塑性塑料的加热铆接等等。
